Drátořez

a dalsi nekonvencni metody obrabeni a deleni
Uživatelský avatar
Ben Ash
Site Admin
Příspěvky: 1404
Registrován: 25. 3. 2009, 8:02
Bydliště: Vladislav
Kontaktovat uživatele:

20. 1. 2013, 6:54

Už jsem to tu myslím někde psal, když dělal otec v MEZ Nedvědice tak si zkoušeli dělat prototypy na drátořezu, pokud pamatuju tak to šlo, ale nedělali to často, protože mohli dělat jinou dražší práci na tý mašině. Řezal se pochopitelně celej paket naráz a není třeba ho řezat jako střižnici na jemno, takže ten čas by neměl být tak hrozný.
Per aspera ad astra
Uživatelský avatar
packa
Příspěvky: 6935
Registrován: 7. 2. 2007, 6:42
Bydliště: Královehradecký kraj

20. 1. 2013, 6:58

přesně tak unás se také řezaly celé svazky najednou , jenže nápln na drátořez je velká tak se prototypy nechávají pálit v kooperaci na laseru
Uživatelský avatar
taťkašmoula
Příspěvky: 22
Registrován: 16. 6. 2011, 6:17
Bydliště: Kralupy nad Vltavou
Kontaktovat uživatele:

22. 1. 2013, 8:55

Jinak kdybys dal plechy na sebe do výšky tak 50mm a vyřezával je na tom drátu, tak počítej s rychlostí řezu tak 1mm/min. To je tak 2-4 dny řezání nonstop na jeden motor?

Při výšce 50mm počítej s rychlostí kolem 0,3mm/min. Protože tam nemůžeš nacpat velký proudy, jinak budeš pořád natahovat drát a neuděláš nic.
Uživatelský avatar
taťkašmoula
Příspěvky: 22
Registrován: 16. 6. 2011, 6:17
Bydliště: Kralupy nad Vltavou
Kontaktovat uživatele:

22. 1. 2013, 9:14

jasný zdroj není nic až tak složitého , jde spíš oto to pak sladit jako celek , posuvy , rychlost drátu , proud , napětí .

Já bych se zdroje bál, co tady mám tak kmitočet se nastavuje ve 4 stupních napětí 3 stupně a kapacita 8 stupnů. Je to stroj z bývalé Vumy dnes Emotek.
Uživatelský avatar
Ben Ash
Site Admin
Příspěvky: 1404
Registrován: 25. 3. 2009, 8:02
Bydliště: Vladislav
Kontaktovat uživatele:

22. 1. 2013, 10:02

Dej prosím foto stroje a pokud máš nějakou okumentaci tak se prosím s námi poděl.
Per aspera ad astra
Uživatelský avatar
taťkašmoula
Příspěvky: 22
Registrován: 16. 6. 2011, 6:17
Bydliště: Kralupy nad Vltavou
Kontaktovat uživatele:

22. 1. 2013, 10:35

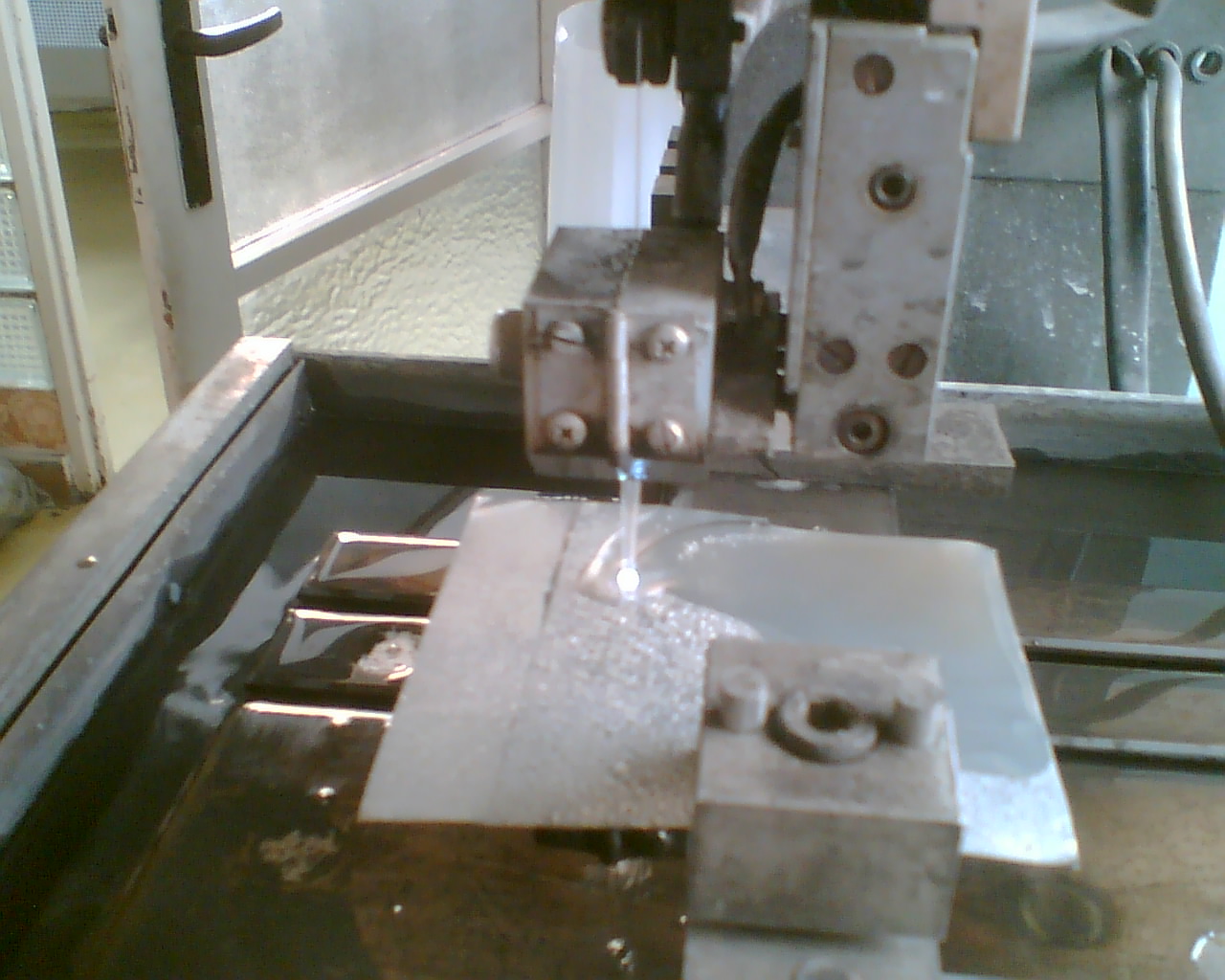

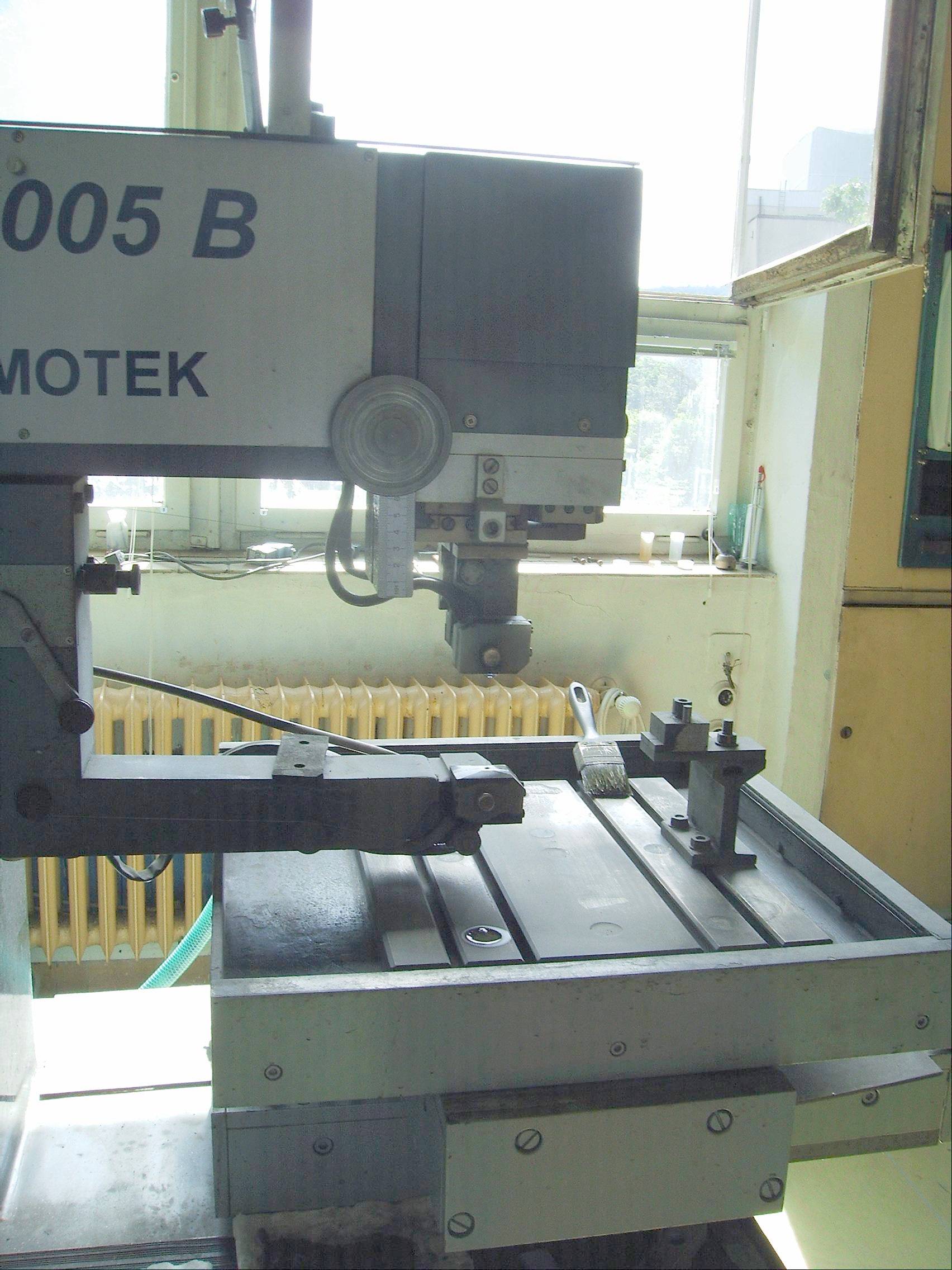

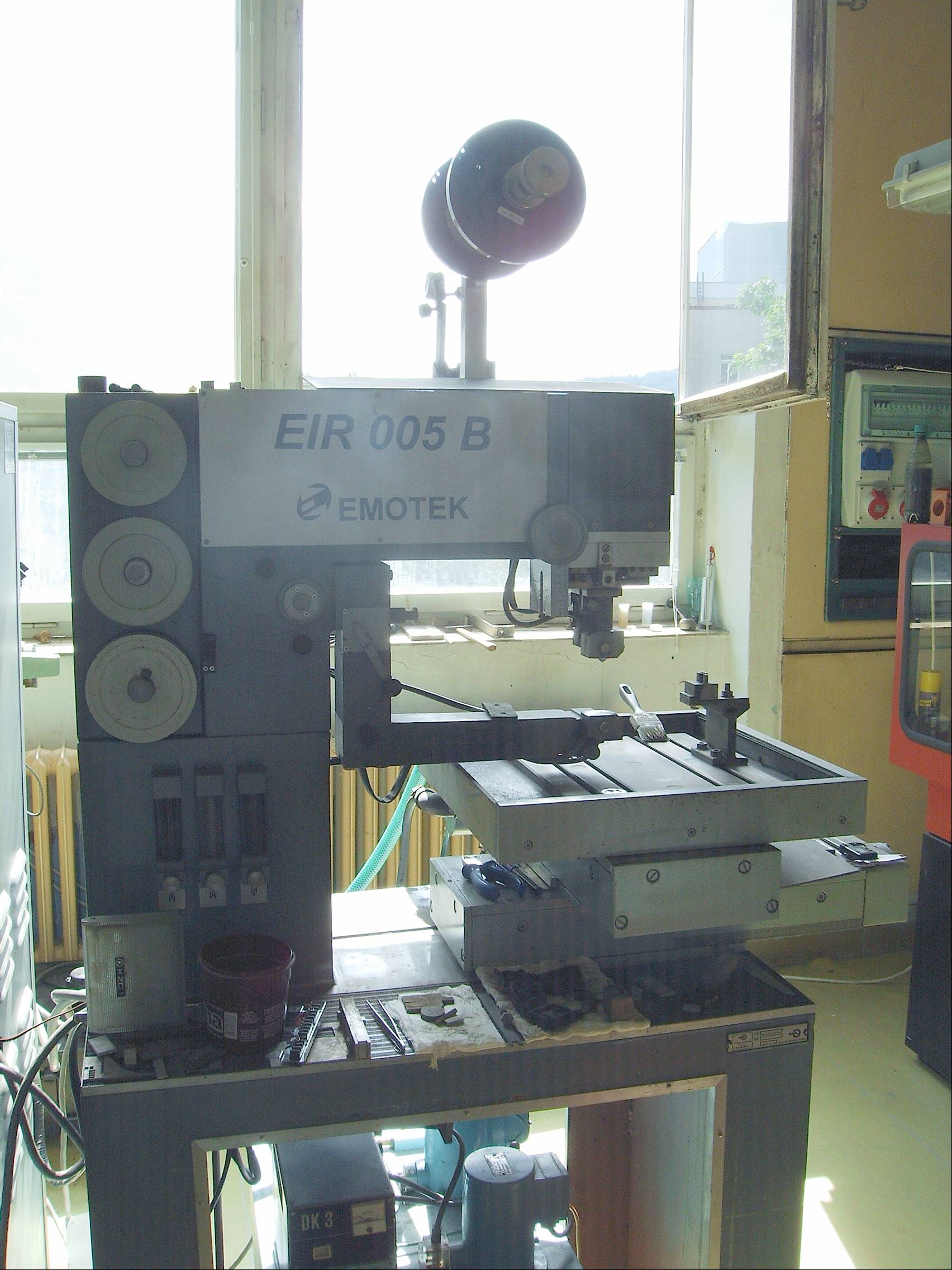

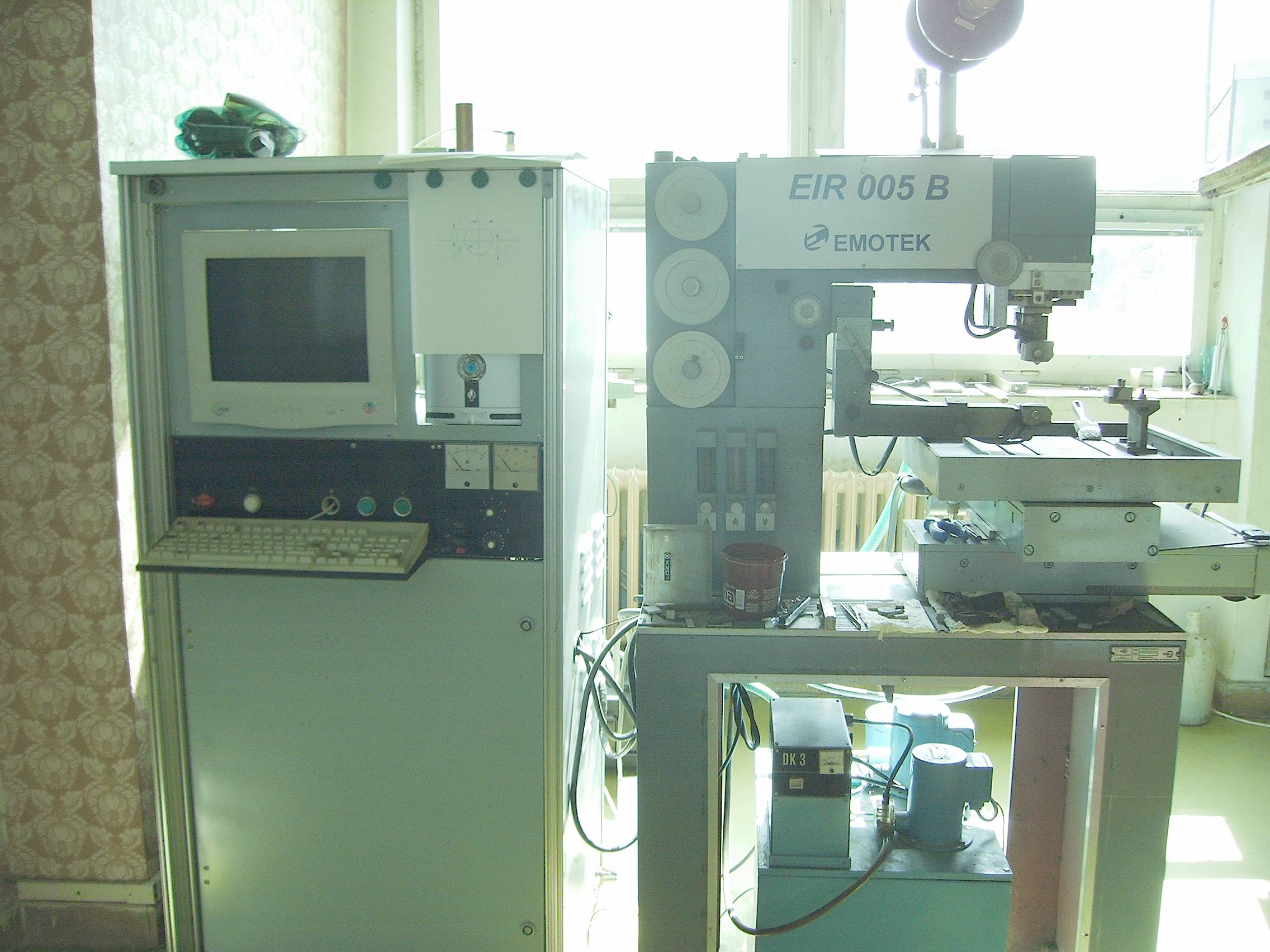

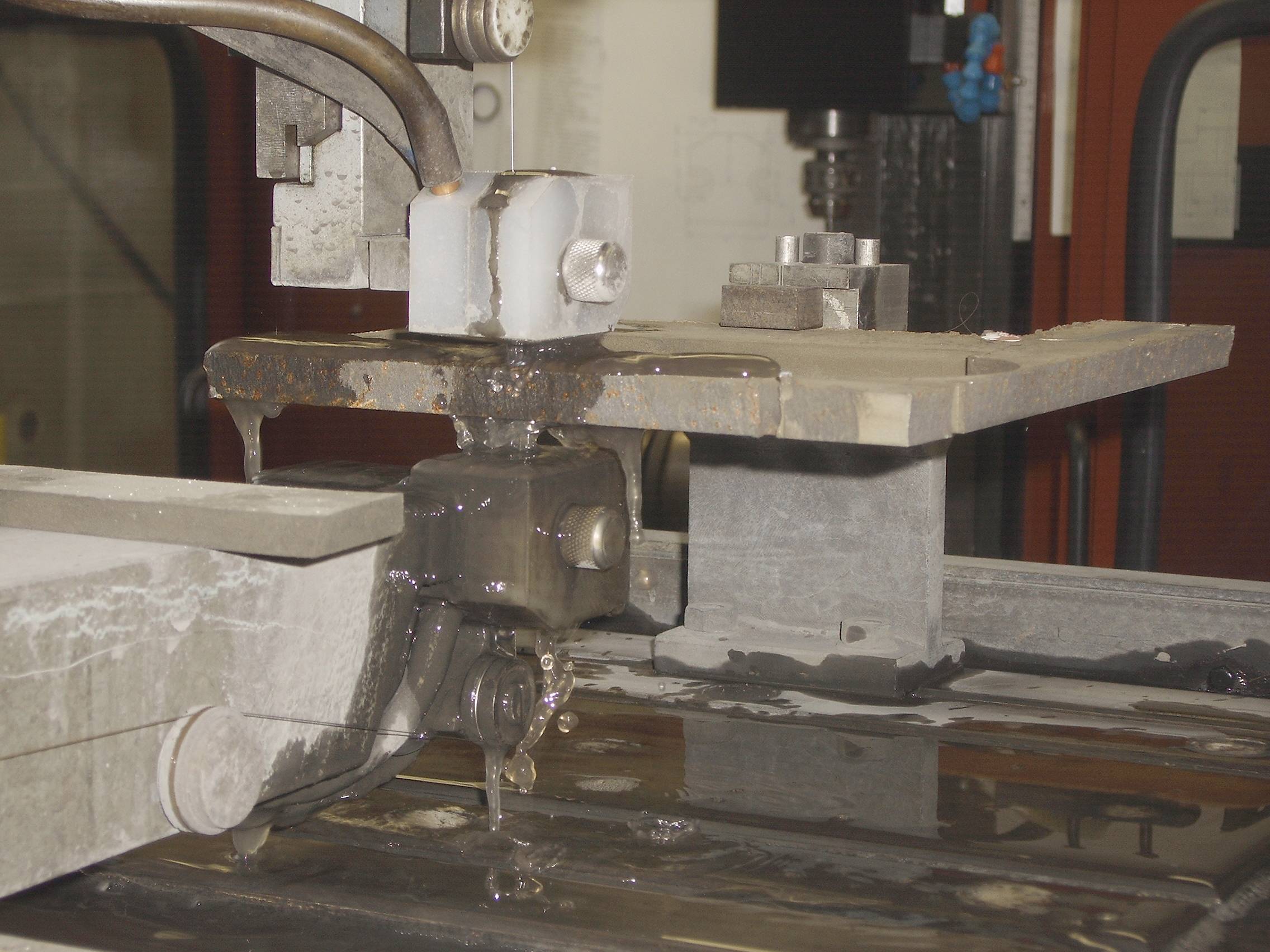

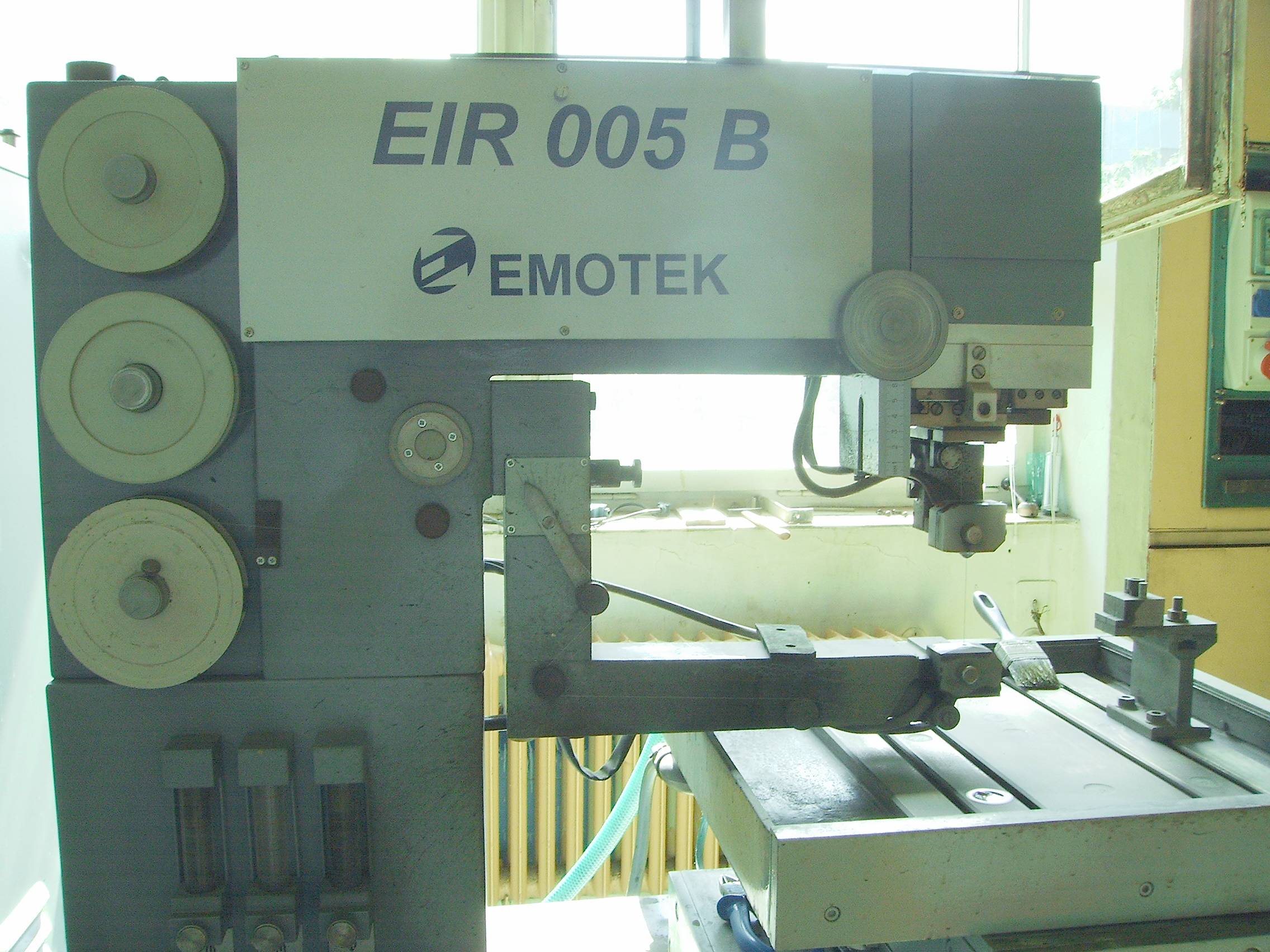

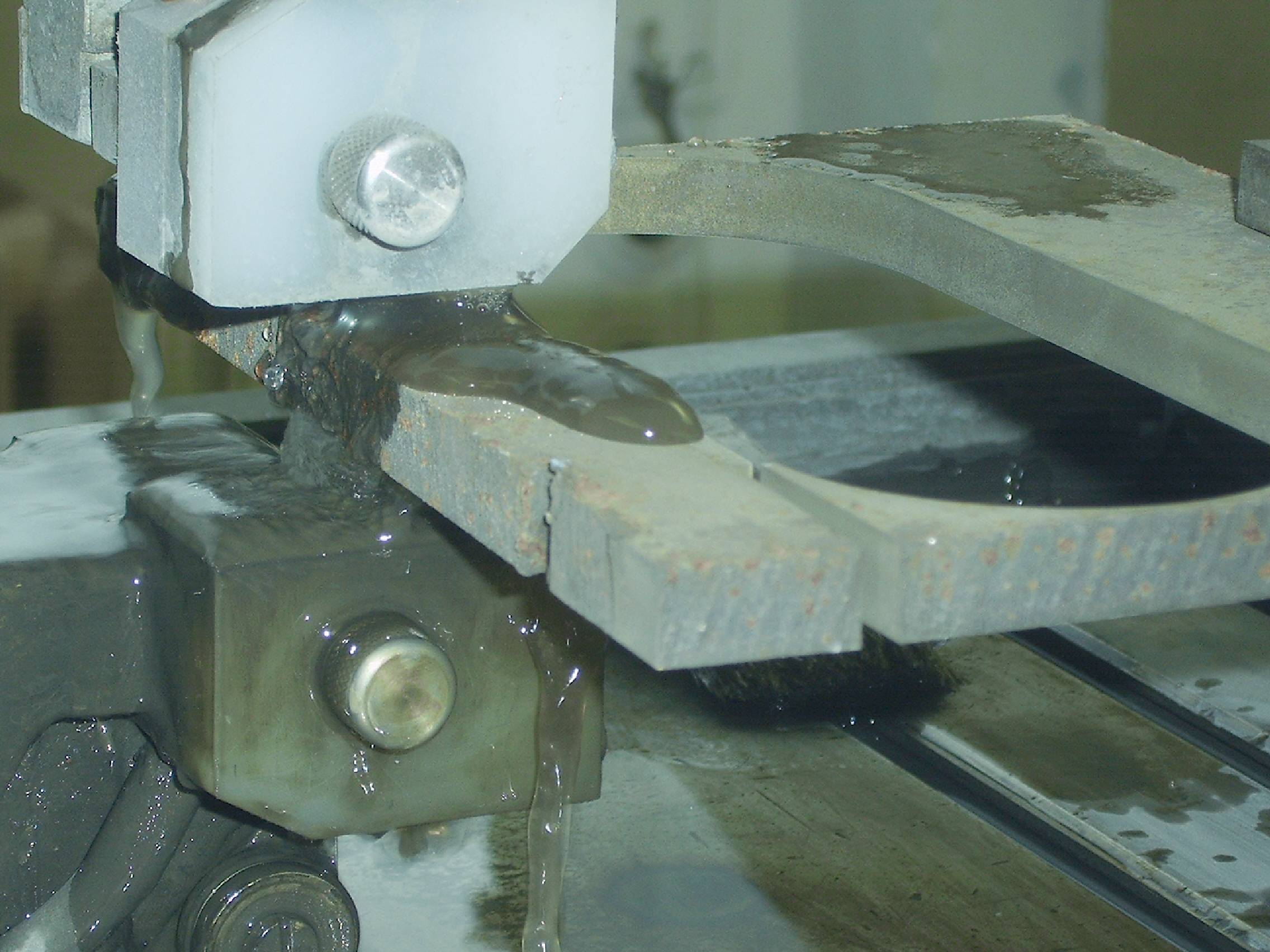

Tak jsem našel pouze tohle. Dokumentace bohužel žádná. :( Posuvy 200 x 200 mm, přesnost 0,002 max síla materiálu 70 mm, používaná kapalina destilovana voda, řezací dráty od 0,1 do 0,3mm.
Přílohy
Uživatelský avatar
packa
Příspěvky: 6935
Registrován: 7. 2. 2007, 6:42
Bydliště: Královehradecký kraj

22. 1. 2013, 10:43

taťkašmoula píše:jasný zdroj není nic až tak složitého , jde spíš oto to pak sladit jako celek , posuvy , rychlost drátu , proud , napětí .

Já bych se zdroje bál, co tady mám tak kmitočet se nastavuje ve 4 stupních napětí 3 stupně a kapacita 8 stupnů. Je to stroj z bývalé Vumy dnes Emotek.

v dnešní době tohle udělat je banalita , dřív to bylo složitější dneska ti to obslouží arduino za 500,- a to i se zpětnou vazbou , to fakt není problém ,
ale jestly můžeš tak sem uved ty rozsahy , rozsah oproudu , napětí , frekvence , kapacity
dík
Uživatelský avatar
taťkašmoula
Příspěvky: 22
Registrován: 16. 6. 2011, 6:17
Bydliště: Kralupy nad Vltavou
Kontaktovat uživatele:

22. 1. 2013, 10:56

Jediný co můžu napsat je napětí 100, 140 a 180V frekvenci zkusím změřit a kapacita je velká neznámá. Proudy to dává do 2A. Jinak jiskrová mezera je kolem 003mm, celková přesnost tak kolem 0,02 hodně záleží na čistotě vody čím víc kalu tím větší mezera.
Uživatelský avatar
taťkašmoula
Příspěvky: 22
Registrován: 16. 6. 2011, 6:17
Bydliště: Kralupy nad Vltavou
Kontaktovat uživatele:

22. 1. 2013, 11:03

Ještě jsem zapoměl zpětná vazba (odměřování) není, počítají se pouze kroky motoru a napětí sleduje komparátor, pokud klesne pod 20V tak to vyhodnotí jako zkrat drátu a udělá pár kroků zpátky a potom pokračuje v řezu. Celek chodí pod dosem (6.22) Rychlost si to řídí taky samo.
Uživatelský avatar
packa
Příspěvky: 6935
Registrován: 7. 2. 2007, 6:42
Bydliště: Královehradecký kraj

22. 1. 2013, 11:20

tak to je ještě jednodušší , pokud by jsi zjistil ty frekvence bylo by to fajn
dík
Uživatelský avatar
taťkašmoula
Příspěvky: 22
Registrován: 16. 6. 2011, 6:17
Bydliště: Kralupy nad Vltavou
Kontaktovat uživatele:

22. 1. 2013, 11:40

Ještě taková drobnost, souřadnice si při řezání ukládá do zálohované cmos paměti na základni desce počítače kde je mimo jiné umistěn bios, takže po zapnutí stroje nebo náhodném výpadku napájení stroj ví kde skončil a může pokračovat v řezání.
Uživatelský avatar
packa
Příspěvky: 6935
Registrován: 7. 2. 2007, 6:42
Bydliště: Královehradecký kraj

22. 1. 2013, 11:58

tak to je natu dobu docela vychytávka
Uživatelský avatar
taťkašmoula
Příspěvky: 22
Registrován: 16. 6. 2011, 6:17
Bydliště: Kralupy nad Vltavou
Kontaktovat uživatele:

22. 1. 2013, 12:16

Původně to bylo řízený děrnou páskou, Emotek udělal kartu do isa sběrnice a program. Celá instalace se vejde na disketu. Stroj tady mám asi 15 let a párkrát odešel počítač jinak bez velkejch problémů!
Uživatelský avatar
packa
Příspěvky: 6935
Registrován: 7. 2. 2007, 6:42
Bydliště: Královehradecký kraj

22. 1. 2013, 12:40

jaká je zhruba rychlost posuvu drátu ? když budu řezat cca 10mm dural ?
Uživatelský avatar
taťkašmoula
Příspěvky: 22
Registrován: 16. 6. 2011, 6:17
Bydliště: Kralupy nad Vltavou
Kontaktovat uživatele:

22. 1. 2013, 1:17

3 až 4 cm za vteřinu pro 10mm dural
